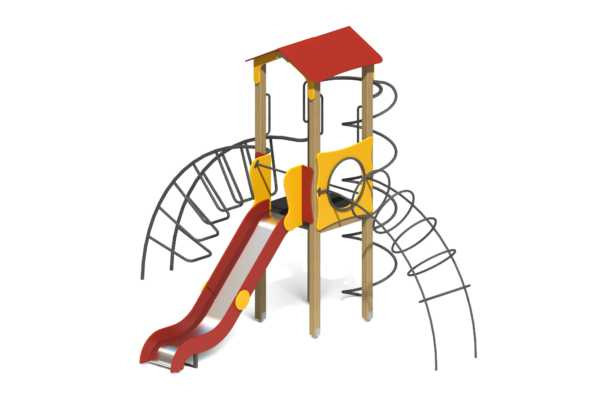

Игровой комплекс представляет собой
сборноразборную, модульную конструкцию, состоящую из четырех опорных столбов,
одной площадки, одной башни под двухскатной крышей, одного ската горки с
высотой стартового участка не менее 1450мм, одного снаряда для подъема «лиана»
с п-образными ступенями и дополнительной ручкой, одного шеста для спуска со
спиралью с ручками и дополнительными ступенями, одного кольцевого снаряда для
лазания с фанерным лазом. На вершины столбов устанавливаются пластиковые
заглушки. Оборудование устанавливается и бетонируется на оцинкованные
металлические подпятники. Возраст пользователя от 7 лет.
Опорные столбы выполнены из клееного бруса сечением
не менее 100мм*100мм с канавкой посередине. Площадки выполнены из доски
сечением не менее 100мм*40мм. Металлические подпятники, выполнены из круглой
трубы сечением не менее 42мм и листового металла толщиной не менее 4мм. Скаты
крыши выполнены из фанеры толщиной не менее 15мм. Фронтоны выполнены из фанеры
толщиной не менее 24мм. Скат горки выполнены из фанеры толщиной не менее 24мм и
единого листа нержавеющей стали толщиной не менее 1,5мм. Скат горки имеет
металлический каркас, выполненный из профильной трубы сечением не менее
20мм*40мм. Стартовый участок горки имеет ограждения, выполненные из фанеры толщиной
24мм и имеет турник – ограничитель, выполненный из круглой трубы сечением не
менее 27мм и листового металла толщиной 4мм. Снаряд «лиана» изготовлен из
круглой трубы сечением не менее 42 мм и листового металла толщиной не менее
4мм. Ступени выполнены из круглой трубы сечением не менее 34мм. Ручка выполнена
из круглой трубы сечением не менее 34мм и листового металла толщиной не менее
4мм. Шест для спуска со спиралью выполнен из круглой трубы сечением не менее
42мм и листового металла толщиной не менее 4мм. Ручки и дополнительные ступени
выполнены из круглой трубы сечением не менее 27мм и листового металла толщиной
не менее 4мм. Кольцевой тоннель представляет собой конструкцию из колец,
расположенных последовательно друг за другом повторяя окружность и выполнен из
круглой трубы сечением не менее 27мм и листового металла толщиной 4мм. Фанерный
лаз выполнен из фанеры толщиной не менее 24мм. Все металлические элементы
выполнены с применением высокоточного оборудования. Деревянные и фанерные
элементы изготавливаются на полуавтоматизированной линии по обработке
деревянных и фанерных изделий.
Все деревянные элементы изготавливаются из хвойной
доски влажностью 7-10%, подвергаемой склейке по длине и ширине заготовки с
применением клеев зарубежных производителей; изгибы, радиусы и скругленные
кромки тщательно отшлифованы и обработаны краской для закрытия торцов JRM (ГОСТ Р 52169-2003 п.4.3.11). Все
деревянные элементы проходят окраску в три слоя: первый слой – грунтование
заготовки с последующим шлифованием поверхности, второй слой – покраска
вододисперсионной краской с последующим шлифованием поверхности, третий слой –
финишная покраска. Все деревянные элементы окрашиваются краской финского
производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Все металлические элементы изготавливаются из
круглых труб, с применением горячекатаного листа. Весь применяемый
металлопрокат соответствует ГОСТ 10705-80, ГОСТ 1577-93. Сварные швы
конструкций из металла гладкие (ГОСТ Р 52169-2012 п.4.3.10). Все металлические
элементы окрашиваются порошковой краской финского производителя TEKNOS, соответствующей требованиям санитарных
норм и экологической безопасности. Для более качественного прокраса все
металлические элементы проходят двойной цикл покраски.
Все фанерные элементы изготовлены из многослойной
влагостойкой, склеенной под прессом и соответствующей ГОСТ 30427-96 фанеры;
изгибы, радиусы и скругленные кромки тщательно отшлифованы и обработаны краской
для закрытия торцов JRM (ГОСТ Р
52169-2012 п.4.3.11). Окраска фанерных элементов происходит в три слоя: первый
слой – грунтование заготовки с последующим шлифованием поверхности, второй слой
– покраска двухкомпонентной краской с последующим шлифованием поверхности,
третий слой – финишная покраска. Все фанерные элементы окрашиваются краской
финского производителя TEKNOS,
соответствующей требованиям санитарных норм и экологической безопасности.
Крепеж оцинкован. Выступающие части резьбовых соединений закрыты пластиковыми заглушками
(ГОСТ Р 52169-2012 п. 4.3.9).
Крепление элементов оборудования исключает
возможность их демонтажа без применения инструментов (ГОСТ Р 52169-2012 п.
4.3.13).
Изделие сопровождается:
а) техническим паспортом завода-изготовителя (ГОСТ
Р 52301-2004 п. 5), в котором указано предназначение, номер изделия, правила
безопасной эксплуатации и схема сборки.
б) комплектом крепежа для сборки и монтажа.
Сборочно-монтажные
работы выполняются с соблюдением требований национальных стандартов по
установке детского игрового оборудования и согласно схемам монтажа
предприятия-изготовителя.
